Копировально-фрезерный станок MX5068
Копировально-фрезерный станок. Частота вращения — 18 000 об/мин; размер стола — 805х600 мм.
- Производительность класса: 200–500 деталей за смену
- Доставка по России, пусконаладка и обучение оператора — считаем в КП
- Гарантия и техническая поддержка на весь срок эксплуатации
Цена
Калькулятор окупаемостиРасчёт для «Копировально-фрезерный станок MX5068» под ваш объёмПо запросу
Стоимость зависит от комплектации, условий доставки и наличия на складе. Готовим коммерческое предложение индивидуально и присылаем на почту.
- Доставка по всей России
- Пусконаладка на месте
- Обучение операторов
- Гарантия производителя
Технические характеристики
Производитель может изменять характеристики без предварительного уведомления. Актуальные параметры подтверждаем в коммерческом предложении.
Описание
Копировально-фрезерный станок MX5068 — копировально-фрезерный станок для промышленной эксплуатации. Основное назначение — фрезеровка по шаблону.
Типовые области применения: серийные детали по шаблону, проушины, выборка гнёзд.
Ключевые параметры модели: частота вращения — 18 000 об/мин; размер стола — 805х600 мм. Полная таблица характеристик приведена ниже.
Копировально-фрезерный станок повторяет контур шаблона столько раз, сколько нужно. На серийных деталях простой формы он остаётся быстрее и дешевле ЧПУ.
На что смотреть при выборе. Оправдан на устойчивой номенклатуре: смена изделия означает новый шаблон.
Ориентировочная производительность оборудования этого класса — 200–500 деталей за смену при одном операторе. Рассчитать срок окупаемости под вашу загрузку можно в калькуляторе — ссылка на него есть на этой странице.
Поставка, пусконаладка и обучение операторов — по всей России. Цена зависит от комплектации, условий доставки и наличия на складе, поэтому мы готовим коммерческое предложение индивидуально: оставьте заявку, и мы пришлём расчёт на почту.
Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.
Здесь выполняются два вида работ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке следующий:
1. В шаблоне из листового материала вырезается паз необходимого профиля.

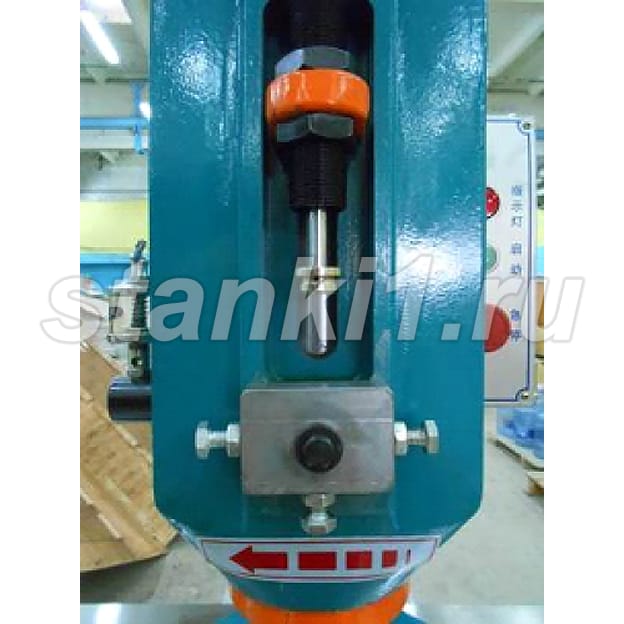

2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.

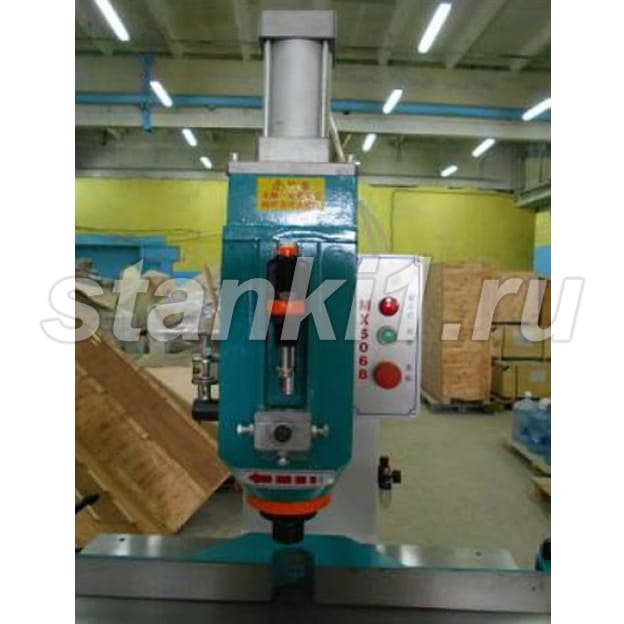

3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок. Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.

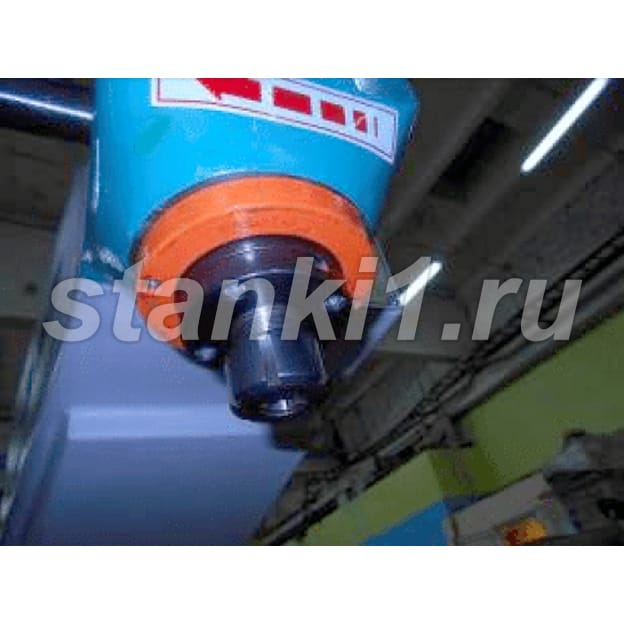

- высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;

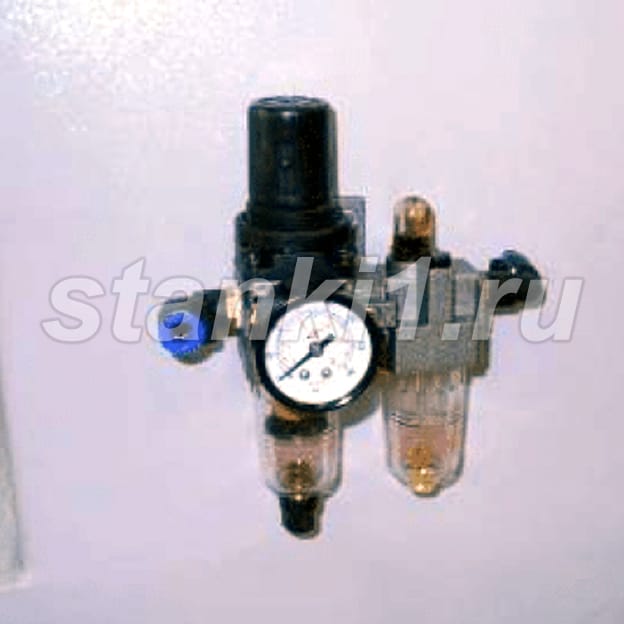

- вертикальное перемещение шпинделя осуществляется пневмоприводом;

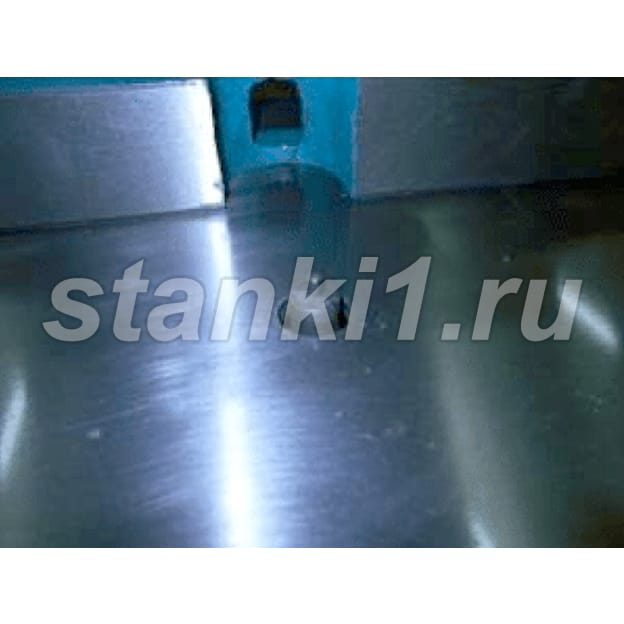

- увеличенный рабочий стол;
- возможность установки инструмента диаметром до 250 мм;

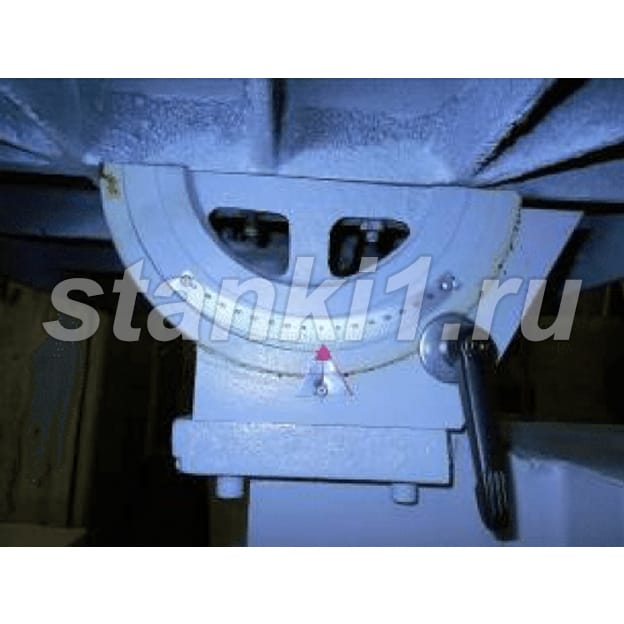

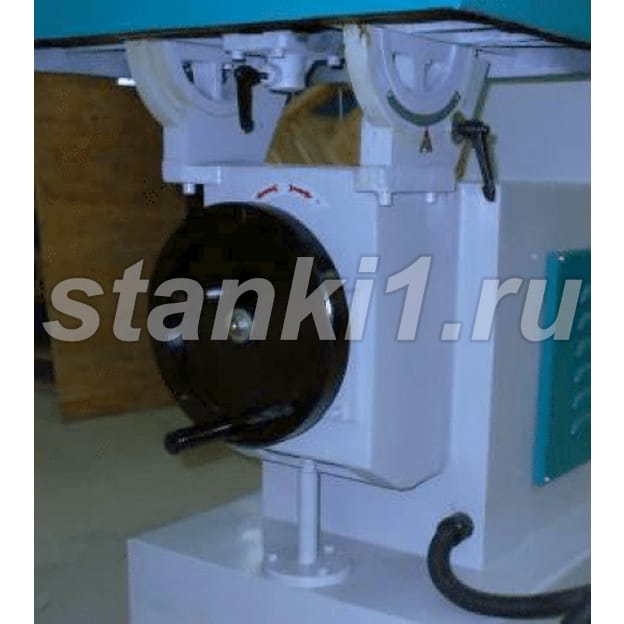

- поворот стола 45 гр.
