Копировально-фрезерный станок карусельного типа MX 71160
Копировально-фрезерный станок. Диаметр обрабатываемых заготовок — 500 – 1800 мм; максимальная толщина заготовки — 130 мм.
- Производительность класса: 200–500 деталей за смену
- Доставка по России, пусконаладка и обучение оператора — считаем в КП
- Гарантия и техническая поддержка на весь срок эксплуатации
Цена
Калькулятор окупаемостиРасчёт для «Копировально-фрезерный станок карусельного типа MX 71160» под ваш объёмПо запросу
Стоимость зависит от комплектации, условий доставки и наличия на складе. Готовим коммерческое предложение индивидуально и присылаем на почту.
- Доставка по всей России
- Пусконаладка на месте
- Обучение операторов
- Гарантия производителя
Технические характеристики
Производитель может изменять характеристики без предварительного уведомления. Актуальные параметры подтверждаем в коммерческом предложении.
Описание
Назначение Копировально-фрезерный станок карусельного типа MX 71160 — фрезеровка по шаблону. По классу это копировально-фрезерный станок, рассчитанный на серийную работу.
Основные сферы использования — серийные детали по шаблону, проушины, выборка гнёзд.
Копировально-фрезерный станок повторяет контур шаблона столько раз, сколько нужно. На серийных деталях простой формы он остаётся быстрее и дешевле ЧПУ.
На что смотреть при выборе. Оправдан на устойчивой номенклатуре: смена изделия означает новый шаблон.
Ориентировочная производительность оборудования этого класса — 200–500 деталей за смену при одном операторе. Рассчитать срок окупаемости под вашу загрузку можно в калькуляторе — ссылка на него есть на этой странице.
Поставка, пусконаладка и обучение операторов — по всей России. Цена зависит от комплектации, условий доставки и наличия на складе, поэтому мы готовим коммерческое предложение индивидуально: оставьте заявку, и мы пришлём расчёт на почту.
Копировально-фрезерный станок карусельного типа MX 71160 предназначен для высокопроизводительного изготовления филенок, сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.
Отличительные особенности:
- Круглый вращающийся стол;
- Тяжелая и мощная станина;
- Пневмоприжим над центром стола для фрезерования филенок, столешниц и т.п.;
- Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов. Данные прижимы расставляются по краю круглого стола;
- Высокая производительность.
Конструктивные особенности:

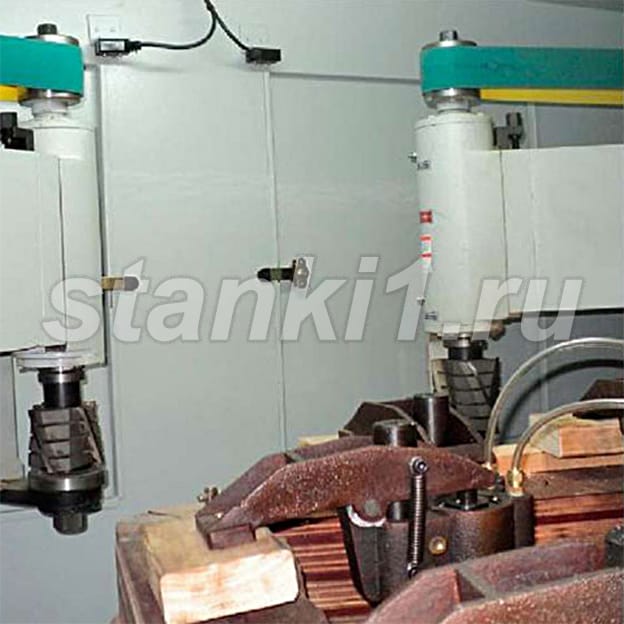

- Два фрезерных шпинделя
Станки оснащены 2-мя фрезерными узлами.
Для фрезерования определенного профиля необходимо установить соответствующие фрезы.
На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.
- Пневмоподача шпинделей

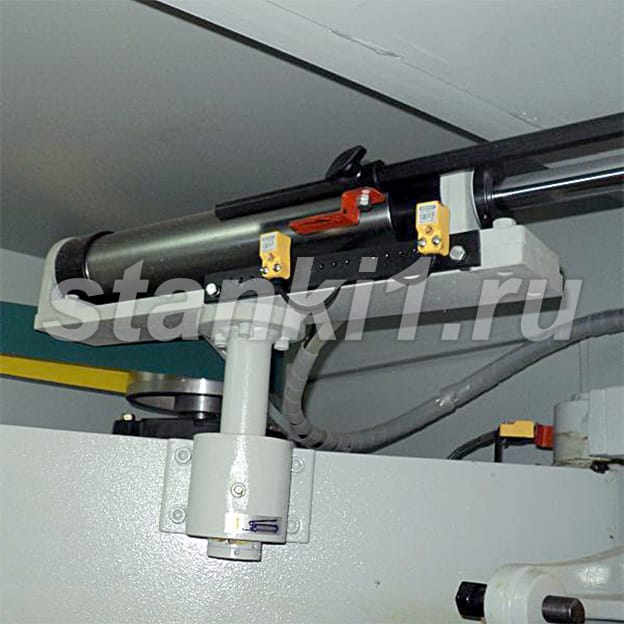

Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.
- Фиксация заготовок

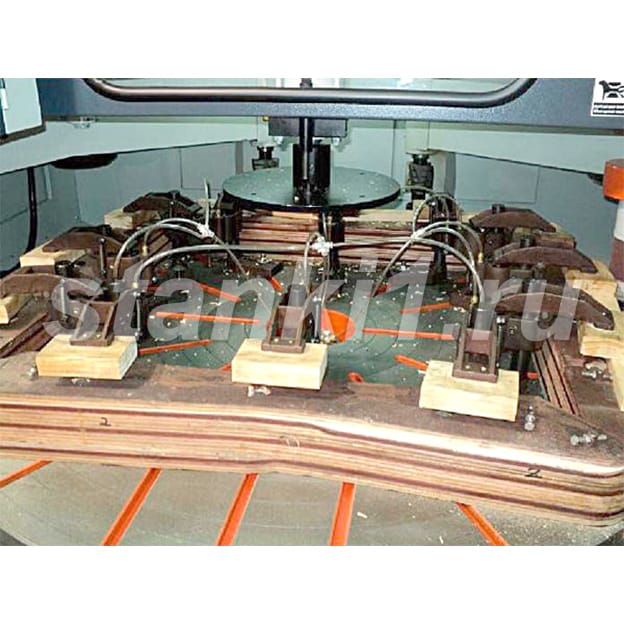

При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов.
При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.
- Крепление шаблонов

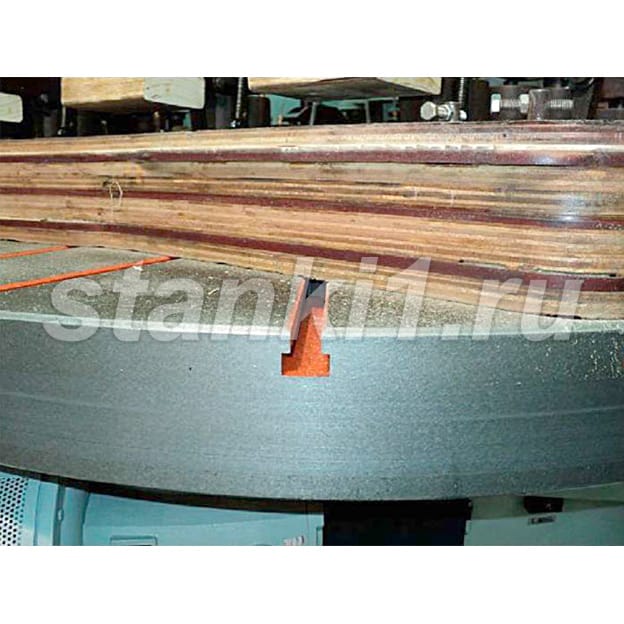

Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.
- Рабочий стол круглой формы с установленным на нем шаблоном и заготовкой вращается вокруг своей оси.
- Для обкатки (фрезерования по периметру) плоских заготовок из листовых материалов, например филенок, сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола.
- Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.

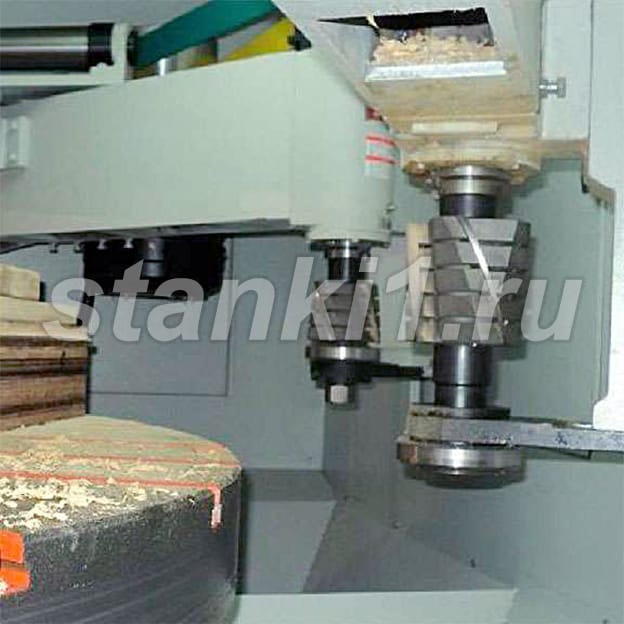

- Рабочие органы – фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник. Находясь под инструментом, данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.
