Форматно-раскроечный станок WMG F9Del c электроподъёмом пилы и электронной линейкой

Форматно-раскроечный станок. Длина реза — 3000 мм; высота реза — 80 мм.

Производительность класса: 60–120 листов за смену
Доставка по России, пусконаладка и обучение оператора — считаем в КП
Гарантия и техническая поддержка на весь срок эксплуатации

По запросу

Стоимость зависит от комплектации, условий доставки и наличия на складе. Готовим коммерческое предложение индивидуально и присылаем на почту.

Калькулятор окупаемостиРасчёт для «Форматно-раскроечный станок WMG F9Del c электроподъёмом пилы и электронной линейкой» под ваш объём

Доставка по всей России
Пусконаладка на месте
Обучение операторов
Гарантия производителя

Технические характеристики

Технические характеристики «Форматно-раскроечный станок WMG F9Del c электроподъёмом пилы и электронной линейкой»
Максимальная длина реза, мм	3000
Размеры основного стола, мм	900*660
Размер подвижной каретки, мм	3200*410
Угол наклона пилы, град.	0-45
Диаметр основной пилы, мм	300*30
Диаметр подрезной пилы, мм	120*20
Максимальная высота реза, мм	80
Максимальная высота реза пилой 300 мм, 45 град.	55
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Диаметр патрубков аспирации сети, мм	80, 100
Частота вращения основной пилы, об/мин	4000, 5000
Частота вращения подрезной пилы, об/мин	9000

Производитель может изменять характеристики без предварительного уведомления. Актуальные параметры подтверждаем в коммерческом предложении.

Описание

Назначение Форматно-раскроечный станок WMG F9Del c электроподъёмом пилы и электронной линейкой — точный прямолинейный раскрой плитных материалов. По классу это форматно-раскроечный станок, рассчитанный на серийную работу.

Станок применяют там, где требуется работать по направлениям: ЛДСП, МДФ, фанера, столярный щит, композитные панели.

Ключевые параметры модели: длина реза — 3000 мм; высота реза — 80 мм; диаметр пилы — 300*30 мм; размер стола — 900*660 мм. Полная таблица характеристик приведена ниже.

Форматно-раскроечный станок — первая операция в цепочке и точка, где закладывается точность всей мебели. Ошибка в 0,5 мм на раскрое не исчезает дальше по маршруту, а накапливается и вылезает зазорами в собранном корпусе.

На что смотреть при выборе. Подрезной узел обязателен для ЛДСП: он подрезает ламинат снизу и убирает сколы на нижней пласти. Без него аккуратного реза по двусторонней плите не получить.

Ориентировочная производительность оборудования этого класса — 60–120 листов за смену при 2 операторах. Рассчитать срок окупаемости под вашу загрузку можно в калькуляторе — ссылка на него есть на этой странице.

Поставка, пусконаладка и обучение операторов — по всей России. Цена зависит от комплектации, условий доставки и наличия на складе, поэтому мы готовим коммерческое предложение индивидуально: оставьте заявку, и мы пришлём расчёт на почту.

Форматно-раскроечный станок WMG F9Del с электроподъёмом пилы, наклоняемой пилой, электронной линейкой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

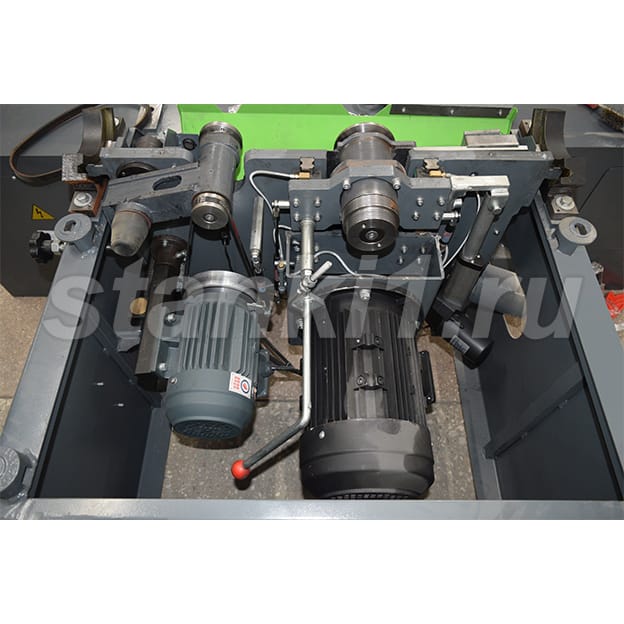

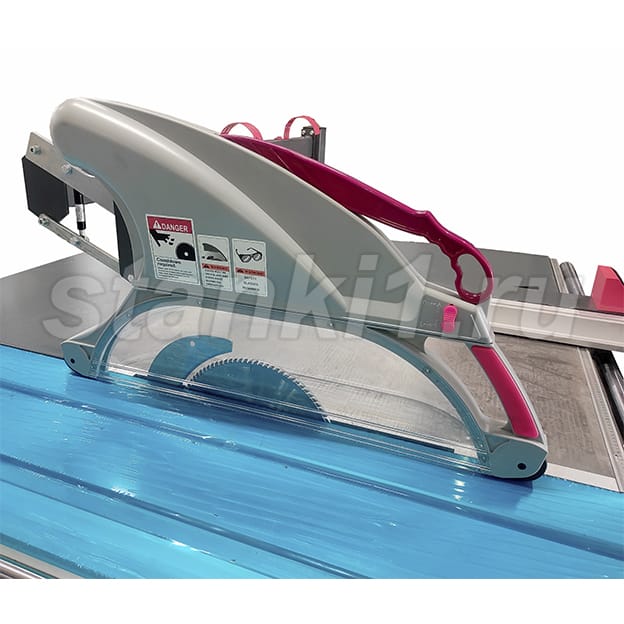

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

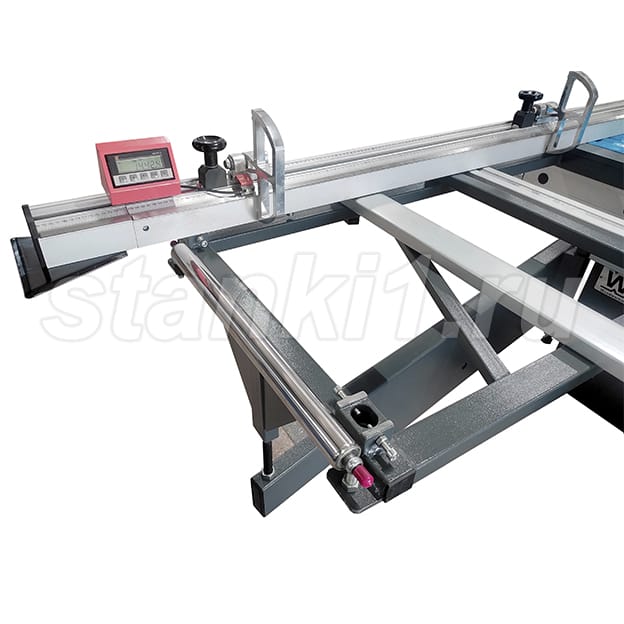

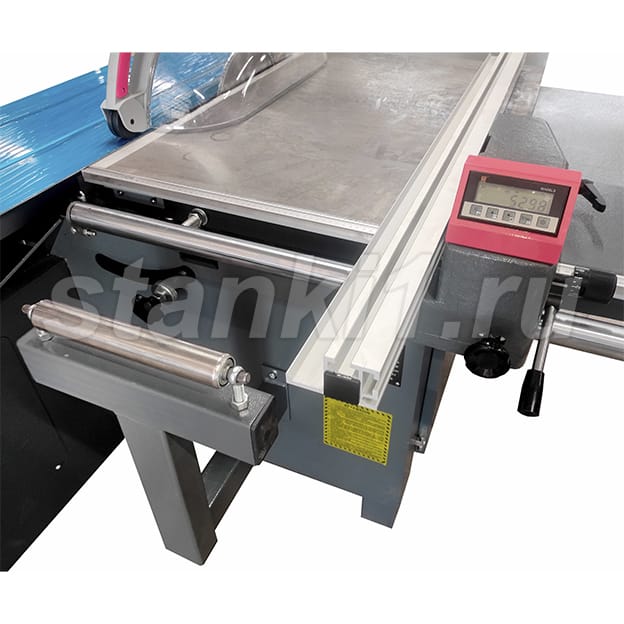

Станок оснащен электронной линейкой.

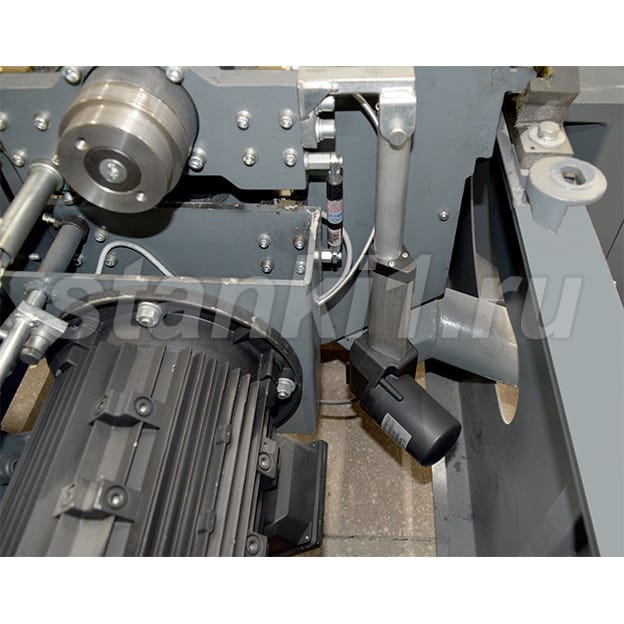

Электрорегулировка вылета пилы основной пилы осуществляется по направляющим на линейных подшипниках.
Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора.

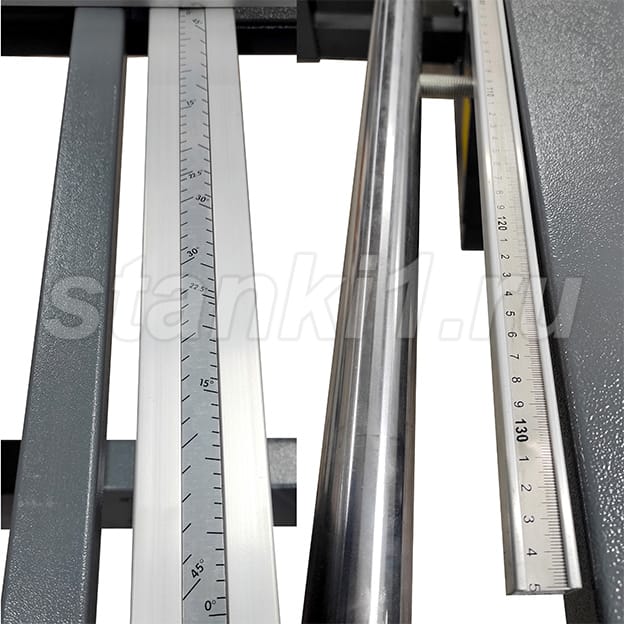

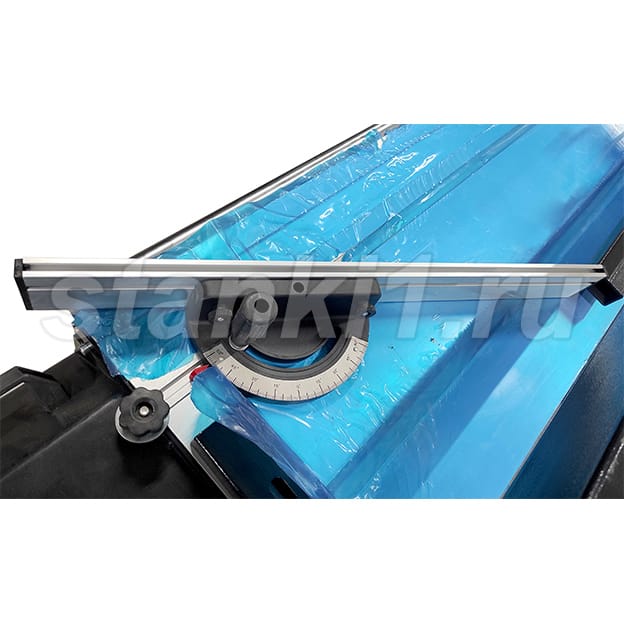

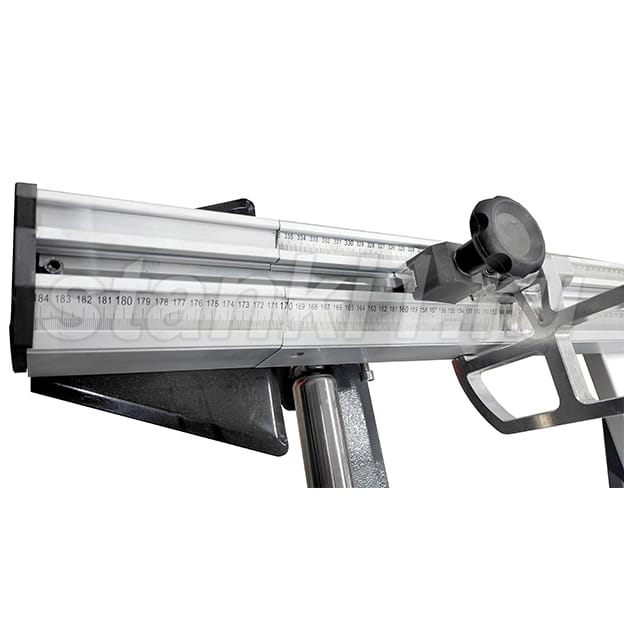

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.
Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.

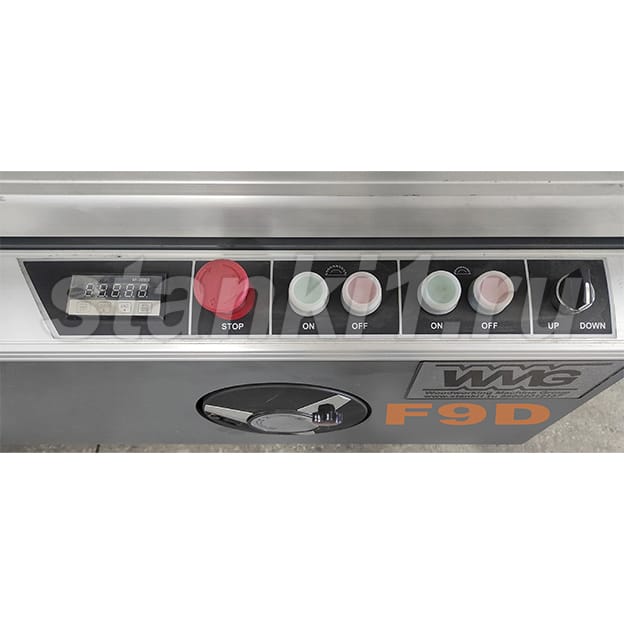

Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Высота пропила при наклоне пилы 45°

Трёхфазное, 380V, 50HZ / 60HZ
