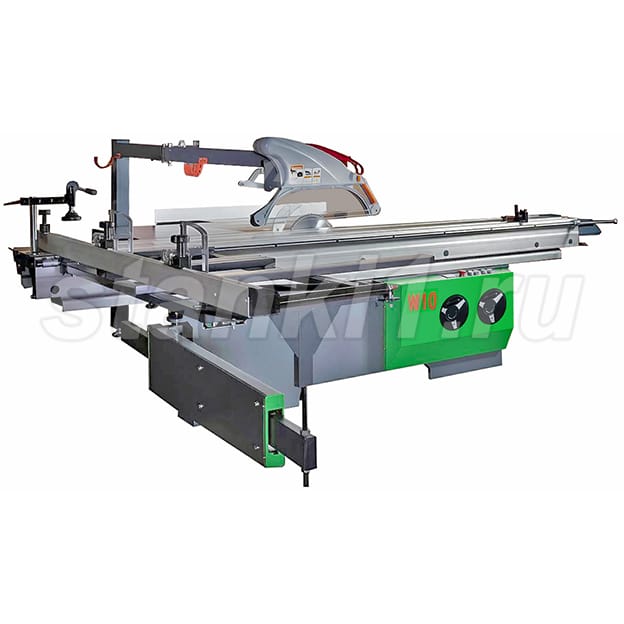

Форматно-раскроечный станок W10 с электронной индикацией наклона пилы

Форматно-раскроечный станок. Длина реза — 3180 мм; высота реза — 90 мм.

Производительность класса: 60–120 листов за смену
Доставка по России, пусконаладка и обучение оператора — считаем в КП
Гарантия и техническая поддержка на весь срок эксплуатации

Цена

По запросу

Стоимость зависит от комплектации, условий доставки и наличия на складе. Готовим коммерческое предложение индивидуально и присылаем на почту.

Запросить КП на почту +7 930 918-54-45

Калькулятор окупаемостиРасчёт для «Форматно-раскроечный станок W10 с электронной индикацией наклона пилы» под ваш объём

Доставка по всей России
Пусконаладка на месте
Обучение операторов
Гарантия производителя

Технические характеристики

Технические характеристики «Форматно-раскроечный станок W10 с электронной индикацией наклона пилы»
Максимальная длина реза, мм	3180
Максимальная ширина реза, мм	2800
Максимальный размер от пилы до задней упорной линейки, мм	1200
Размеры основного стола, мм	1130*660
Размер подвижной каретки, мм	3200*410
Угол наклона пилы, град.	0-45
Диаметр основной пилы, мм	315*30
Диаметр подрезной пилы, мм	120*20
Максимальная высота реза, мм	90
Максимальная высота реза пилой 300 мм при 45 град, мм	55
Диаметр патрубков аспирации сети, мм	80, 100
Частота вращения основной пилы, об/мин	4000, 5000
Частота вращения подрезной пилы, об/мин	9000
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1.1

Производитель может изменять характеристики без предварительного уведомления. Актуальные параметры подтверждаем в коммерческом предложении.

Описание

Форматно-раскроечный станок W10 с электронной индикацией наклона пилы относится к классу «форматно-раскроечный станок» и закрывает на производстве операцию «точный прямолинейный раскрой плитных материалов».

Типовые области применения: ЛДСП, МДФ, фанера, столярный щит, композитные панели.

Ключевые параметры модели: длина реза — 3180 мм; высота реза — 90 мм; диаметр пилы — 315*30 мм; размер стола — 1130*660 мм. Полная таблица характеристик приведена ниже.

Форматно-раскроечный станок — первая операция в цепочке и точка, где закладывается точность всей мебели. Ошибка в 0,5 мм на раскрое не исчезает дальше по маршруту, а накапливается и вылезает зазорами в собранном корпусе.

На что смотреть при выборе. Подрезной узел обязателен для ЛДСП: он подрезает ламинат снизу и убирает сколы на нижней пласти. Без него аккуратного реза по двусторонней плите не получить.

Ориентировочная производительность оборудования этого класса — 60–120 листов за смену при 2 операторах. Рассчитать срок окупаемости под вашу загрузку можно в калькуляторе — ссылка на него есть на этой странице.

Поставка, пусконаладка и обучение операторов — по всей России. Цена зависит от комплектации, условий доставки и наличия на складе, поэтому мы готовим коммерческое предложение индивидуально: оставьте заявку, и мы пришлём расчёт на почту.

Форматно-раскроечный станок W10 с наклоняемой пилой и подвижной кареткой на роликовых направляющих предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом.

Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

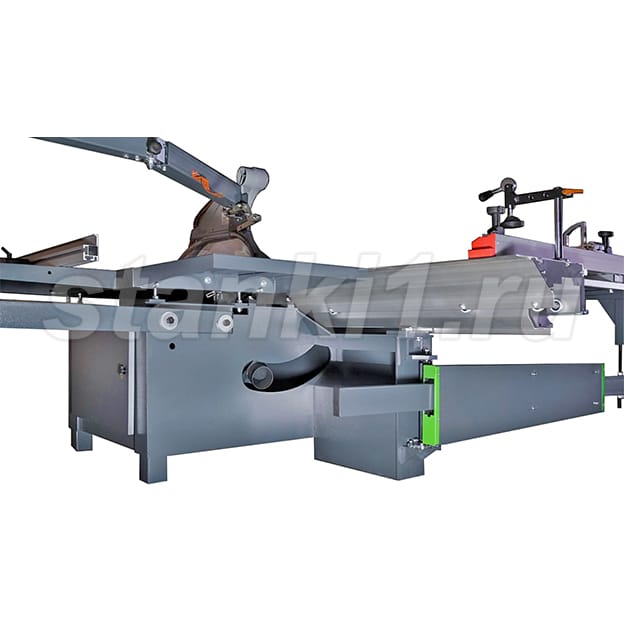

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.

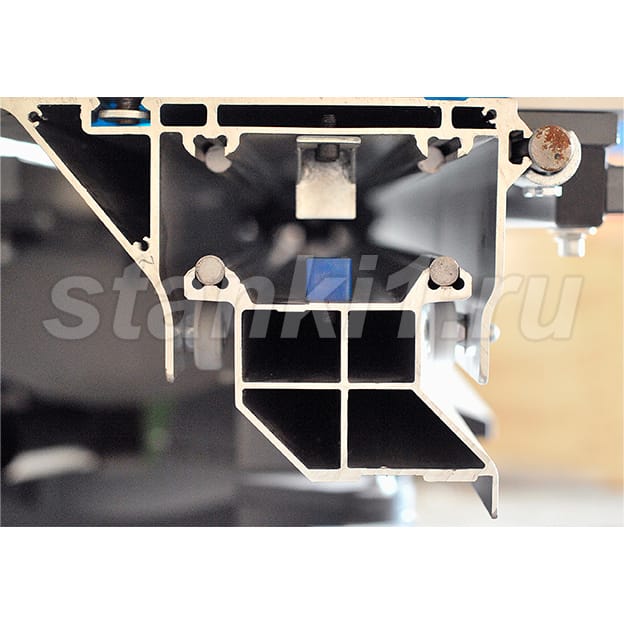

Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Электрорегулировка вылета основной пилы осуществляется по направляющим на линейных подшипниках.

Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

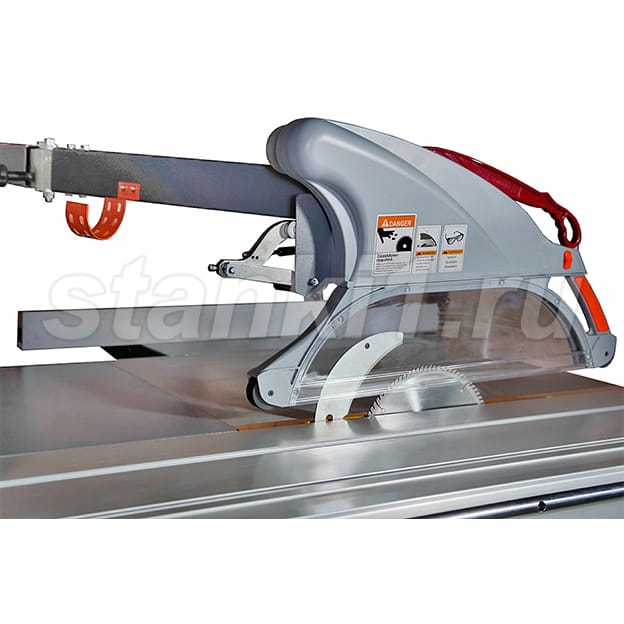

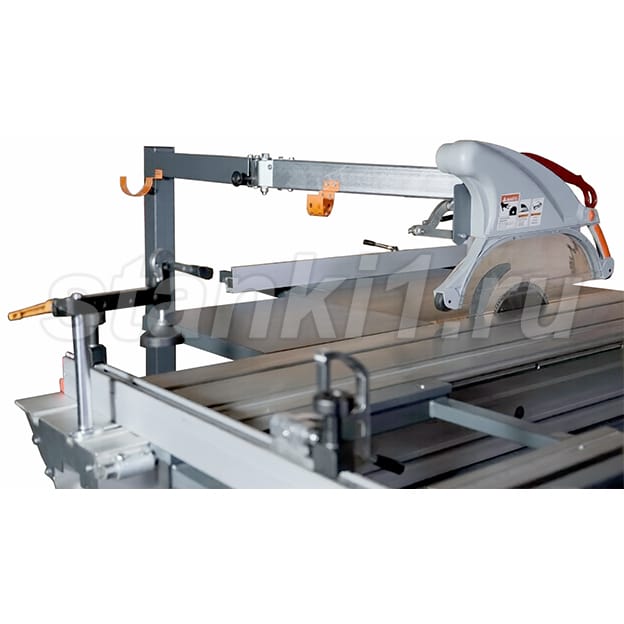

Пластиковый прозрачный кожух защиты пилы с отводом для аспирации на поворотной штанге обеспечивает надежное удаление стружки из зоны обработки и чистоту рабочего стола. Съёмная прозрачная часть кожуха упрощает обслуживание станка.
Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки узла подрезки, оборудованного функцией точной настройки при помощи рукояток размещенных на боковой панели станка.

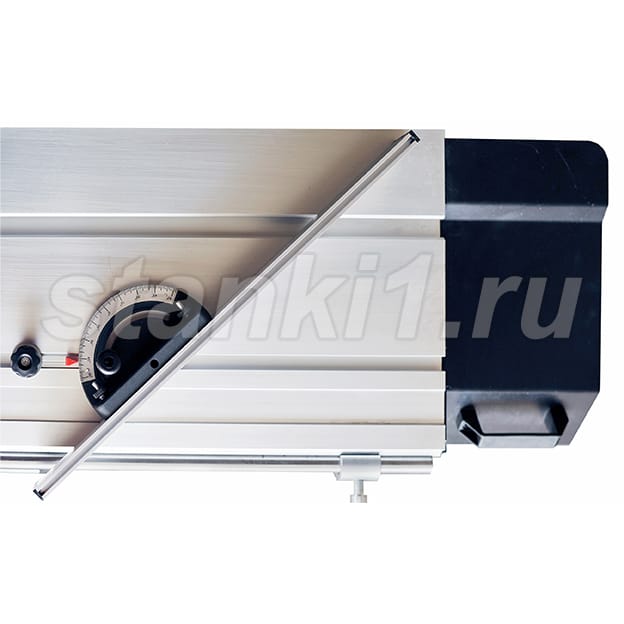

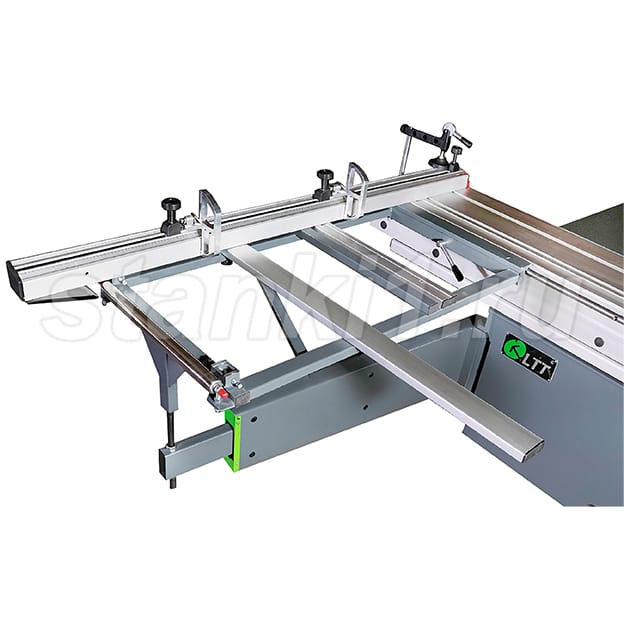

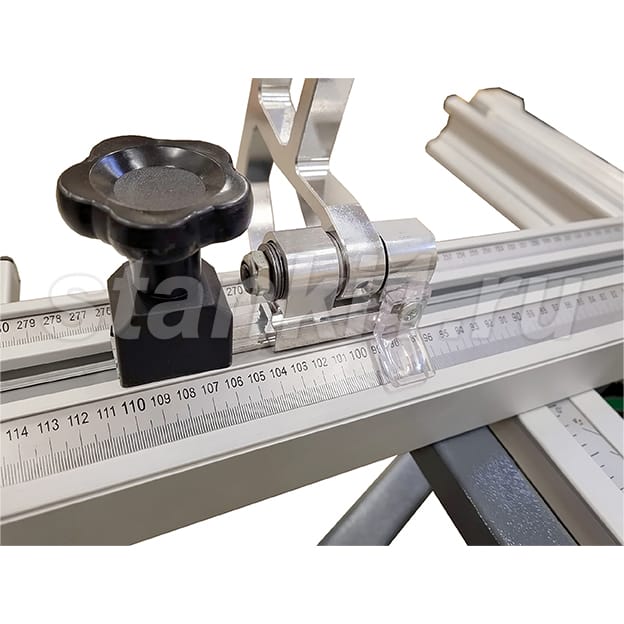

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

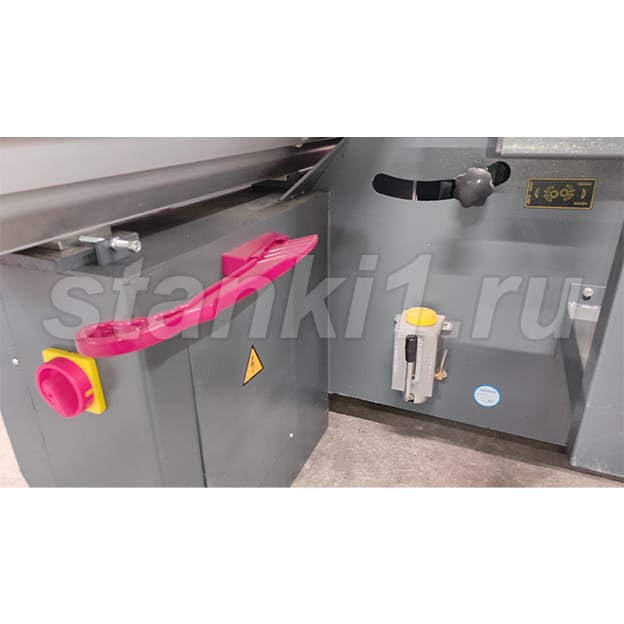

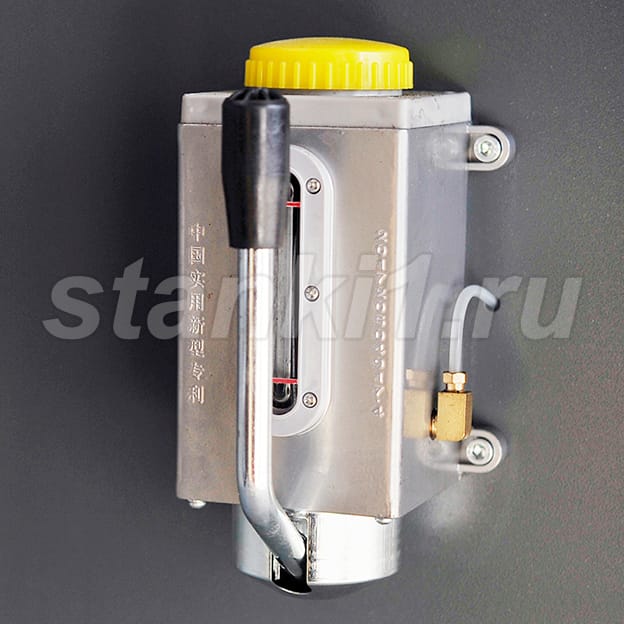

Централизованная система смазки направляющих упрощает обслуживание станка

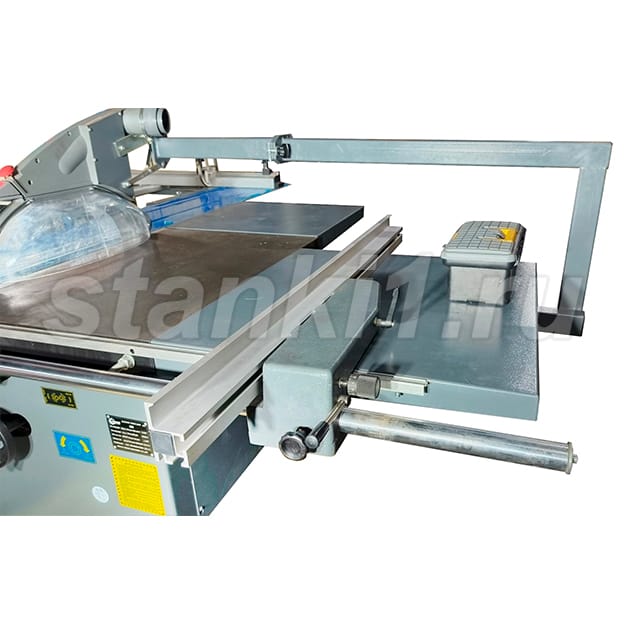

Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.

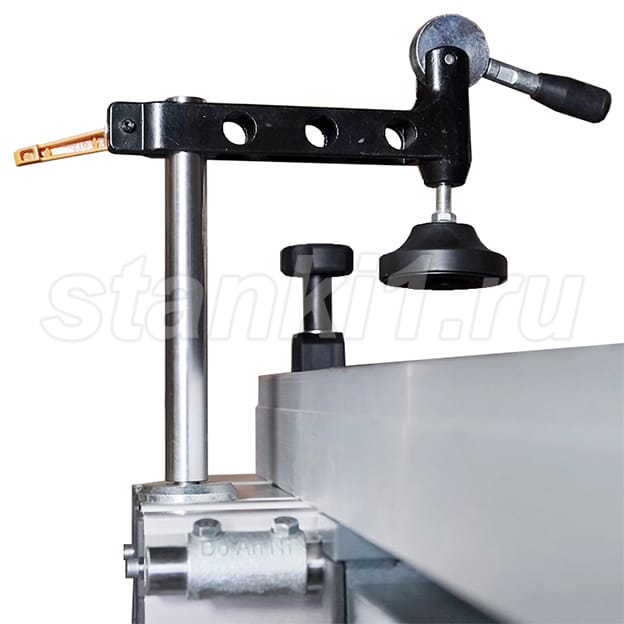

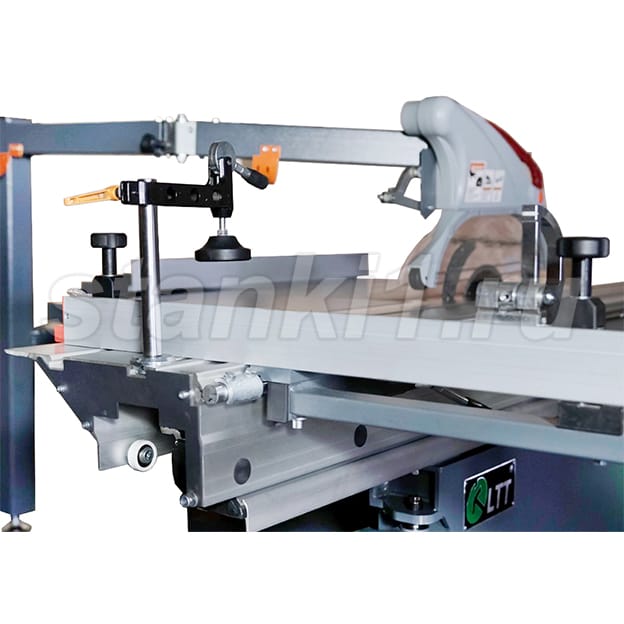

Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Высота пропила при наклоне пилы 45°
