Сверлильно-присадочный центр с ЧПУ и пазовой пилой SCM STARTECH CN V
Сверлильно-присадочный станок. Мощность — 4,5 кВт; диаметр пилы — 100.
- Производительность класса: 250–600 деталей за смену
- Доставка по России, пусконаладка и обучение оператора — считаем в КП
- Гарантия и техническая поддержка на весь срок эксплуатации
Цена
Калькулятор окупаемостиРасчёт для «Сверлильно-присадочный центр с ЧПУ и пазовой пилой SCM STARTECH CN V» под ваш объёмПо запросу
Стоимость зависит от комплектации, условий доставки и наличия на складе. Готовим коммерческое предложение индивидуально и присылаем на почту.
- Доставка по всей России
- Пусконаладка на месте
- Обучение операторов
- Гарантия производителя
Технические характеристики
Производитель может изменять характеристики без предварительного уведомления. Актуальные параметры подтверждаем в коммерческом предложении.
Описание
Назначение Сверлильно-присадочный центр с ЧПУ и пазовой пилой SCM STARTECH CN V — сверление системы присадочных отверстий под фурнитуру. По классу это сверлильно-присадочный станок, рассчитанный на серийную работу.
Станок применяют там, где требуется работать по направлениям: система 32 мм, петли, эксцентриковые стяжки, полкодержатели, направляющие.
Ключевые параметры модели: мощность — 4,5 кВт; диаметр пилы — 100. Полная таблица характеристик приведена ниже.
Присадка — операция, которую чаще всего пытаются делать «на коленке» шуруповёртом и кондуктором, и именно она чаще всего разваливает геометрию корпуса. Многошпиндельный станок с шагом 32 мм даёт повторяемость, которой ручная присадка не даёт в принципе.
На что смотреть при выборе. Шаг 32 мм — отраслевой стандарт системы «32». Смотрите на число шпинделей в горизонтальном блоке: это то, сколько отверстий уходит за один цикл.
Ориентировочная производительность оборудования этого класса — 250–600 деталей за смену при одном операторе. Рассчитать срок окупаемости под вашу загрузку можно в калькуляторе — ссылка на него есть на этой странице.
Поставка, пусконаладка и обучение операторов — по всей России. Цена зависит от комплектации, условий доставки и наличия на складе, поэтому мы готовим коммерческое предложение индивидуально: оставьте заявку, и мы пришлём расчёт на почту.
- ПРОСТОЙ И ГИБКИЙ: никакой необходимости во вмешательстве оператора для оснащения рабочего стола, что позволяет производить сверления и резку пилой
- КОМПАКТНОСТЬ: очень малые габариты станка
- ВЫСОКИЕ ХАРАКТЕРИСТИКИ: простота использования и характеристики высшего уровня
Универсальный сверлильный станок с пильной группой и Числовым Программным Управлением, имеет рабочий стол с неподвижным порталом и подвижной заготовкой, предназначен для исполнения следующих обработок:
- вертикальное сверление по пласти панели
- горизонтальное сверление по всем четырём боковым сторонам
- распил встроенной пилой по направлению “X”

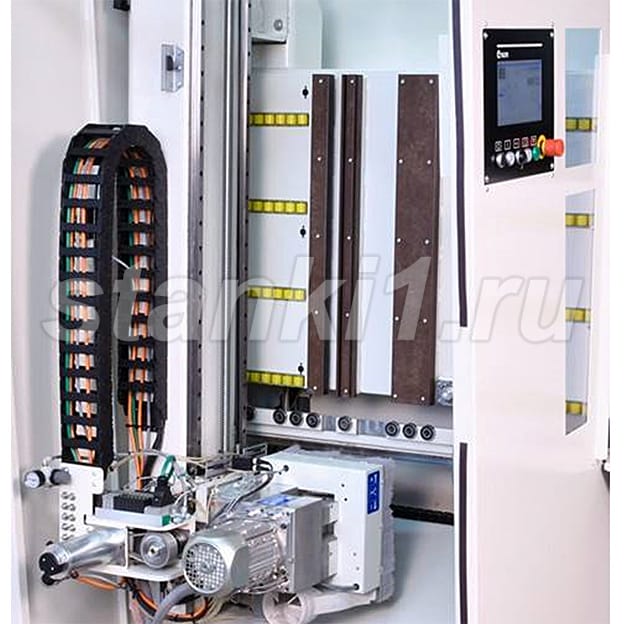

Конструкция из стальных пластин, сваренных между собой для создания широкой и жёсткой наклонной опоры, на которой устанавливаются рабочие столы. Электрошкаф, встроенный в станину. Рабочий стол из фенолистого материала с пазами, позволяющими производить сквозное сверление.
Портальная конструкция из стальных профилей, несущая основную рабочую голову.

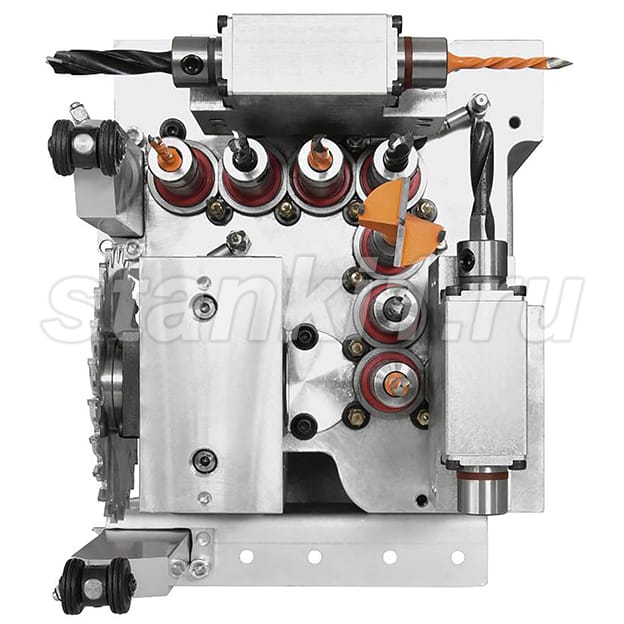

Состоит из 7 вертикальных и 4 горизонтальных шпинделей, а также встроенной пилы.
ПЕРЕМЕЩЕНИЕ ДЕТАЛИ И РАБОЧАЯ ГОЛОВА

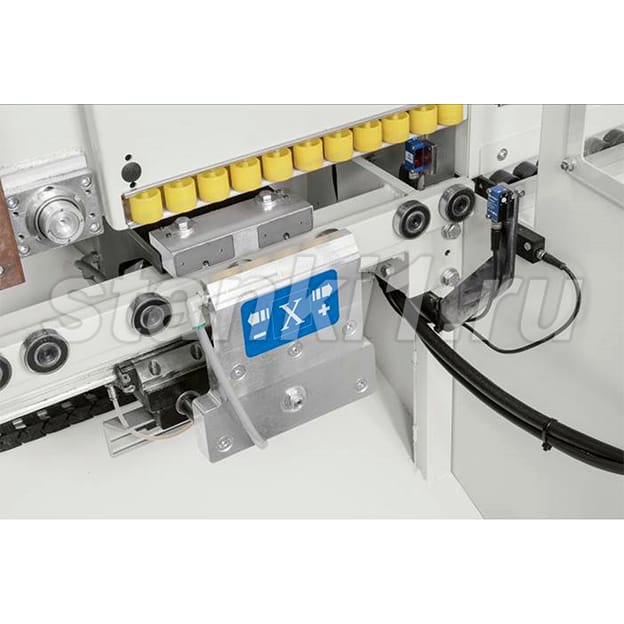

Обрабатываемая деталь фиксируется зажимом, управляемым непосредственно ЧПУ, который последовательно позиционируется под рабочей головой для исполнения требуемых обработок.
Перемещения по осям X, Y и Z производится по линейным призматическим направляющим при помощи линейных подшипников с бесконечной шариковой опорой, а привод реализуется посредством ходового винта также с бесконечной шариковой опорой.
Позиционирование групп исполняется с применением технологии и приводов с двигателями постоянного тока.

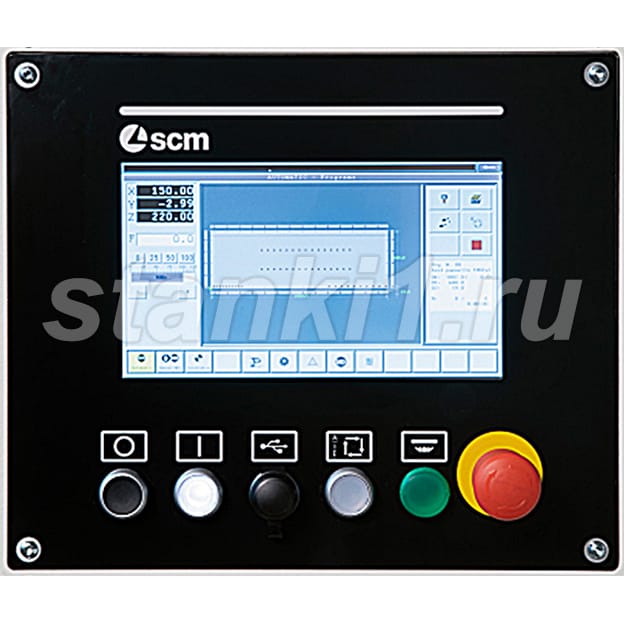

Система управления имеет ЧПУ, предназначенное для сверлильных станков.
- цветной сенсорный дисплей 10″
- самодиагностика с сигнализацией ошибок и неисправностей с сообщения-ми на разных языках
- программирование с помощью ЧПУ
- автоматическая оптимизация сверления
- возможность производить смену координатного центра панели

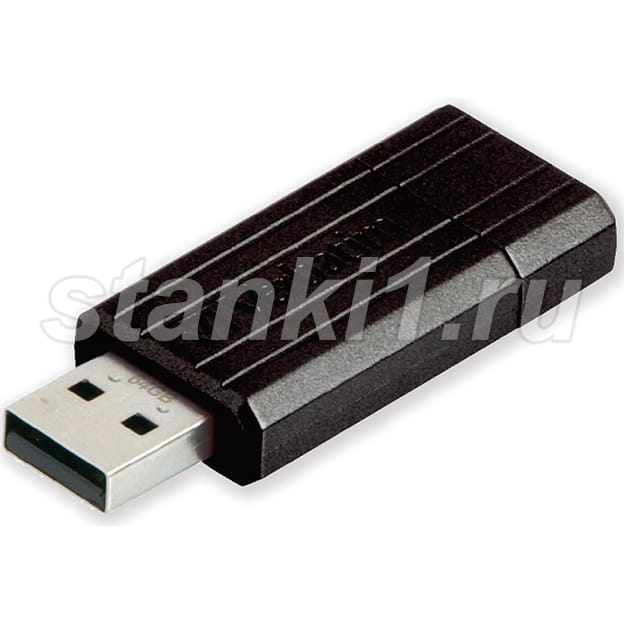

- возможность сохранения и импорта программ сверления с помощью флеш-памяти USB
- возможность импорта программ сверления, созданных с применением внешних программ CAD/CAM
- интерфейс оператора на том же языке, что и приданные руководства
- графическое отображение конфигурации головы
Станок в своей базовой конфигурации уже включает системы безопасности согласно нормативам, действующим в странах, где они требуются.
Запрещается обрабатывать панели, характеристики которых выходят за пределы указанных размеров.
Станок может обрабатывать только панели, длинная сторона которых расположена по направлению “X” системы координат станка.
Возможность обработки фигурных деталей должна быть определена на этапе заключения контракта.

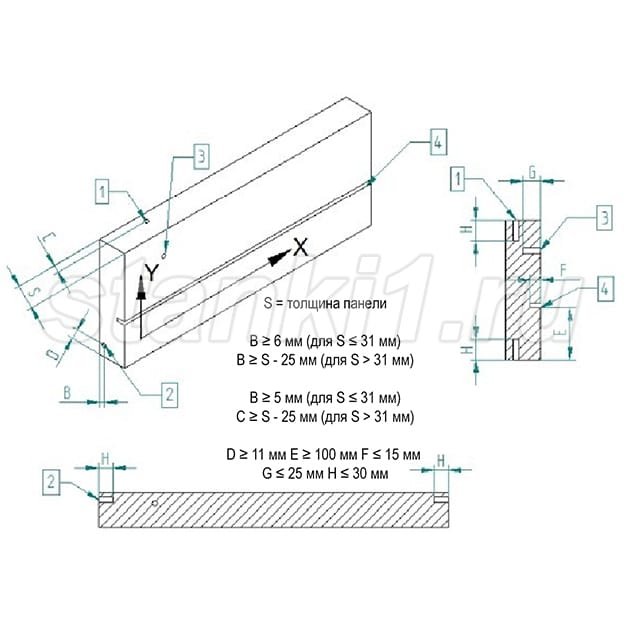

горизонтальное сверление по оси “X” до минимальной координаты 11 мм по оси “Y”
- распил до минимальной координаты по “Y” = 100 мм с нижней стороны панели
- максимальная координата горизонтального сверления относительно по-верхности панели
(верхняя пласть): 25 мм при невозможности превышения максимальной толщины деталей сверлом данного размера
- минимальная координата горизонтального сверления относительно поверхности панели
- группа встраиваемой пилы со следующими характеристиками:
- крепление инструмента = отверстие 20 мм
- пила = максимальный диаметр 125 мм; максимальная толщина 6 мм
R0.03.36 startech cn v – версия по нормативам ЕС
Включает в себя:

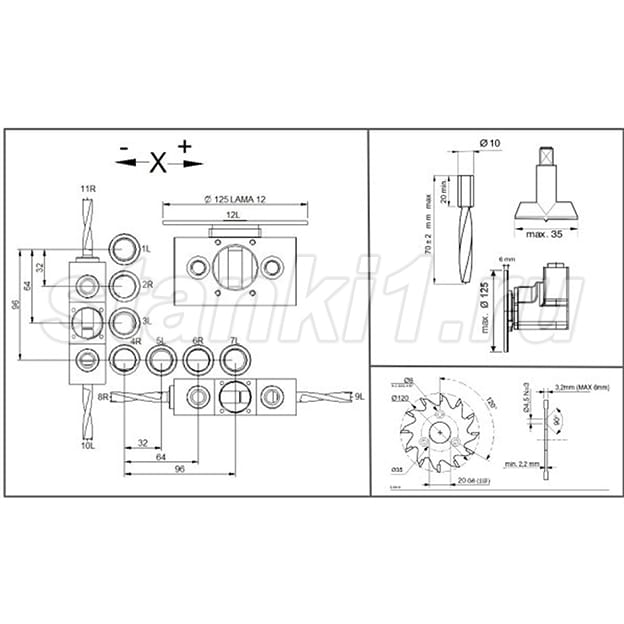

- 7 независимых вертикальных шпинделей (крепление свёрл D10 мм)
- межосевое расстояние между шпинделями 32 мм
- 4 головки для горизонтального сверления, 1 + 1 по направлению X (крепление свёрл D10 мм), 1 + 1 по направлению Y (крепление свёрл D10 мм)
- скорость вращения 4460 об/мин.
- 1 Встроенная пила, ориентированная по направлению X (макс. диаметр 125 мм)
- скорость вращения пилы 5700 об/мин.
- мощность двигателя 2,2 кВт
- горизонтальный пневматический ход сверления по направлению оси X 45 мм
Центральный рабочий стол из фенолистого материала с пазами, позволяющими производить сквозное сверление. Перемещение панелей по рольгангу для улучшения скольжения.
- управляется ЧПУ
- пневматический привод
- перемещение по балкам с помощью линейных подшипников с бесконечной шариковой опорой
58.05.79 Датчик для считывания размеров панели от противоположной стороны
Устройство, способное считывать размеры панели по X и автоматически компенсировать ошибки по длине этой панели. Данное устройство обеспечивает прекрасное соединение панелей даже вне пределов допуска.
58.05.92 Усилитель давления, устройство для увеличения усилия по оси Z при сверлении.
Примечание: Рекомендуется для обработки твёрдых материалов
58.05.88 Программное обеспечение “Maestro cnc“ для программирования
Минимальные характеристики, требуемые для установки программного обеспечения в офисе:
- Операционная система: Windows XP Professional (SP2), Windows Vista, Windows 7 или Windows 10
- Процессор: совместимый Intel, минимум 2 ГГц; рекомендуется многоядерный процессор
- Память: минимально 1 Гб, рекомендуется 2 Гб
- Пространство на диске: 5 Гб
- Графическая карта: совместимая OpenGL
(Код включает в себя установочный компакт-диск и 1 аппаратный ключ)
- возможность импорта программ сверления, созданных с применением внешних программ.
Внимание: Постпроцессор не включён (реализуется силами и за счёт клиента)
В комплект поставки входит подставка, располагаемая под управляющим сенсорным дисплеем.
